| 加工定制：是 | 品牌：筱晓光子 | 型号：Drive Voltage 5v=E1 |
| 测量范围：1550nm | 测量精度：误差范围内 | 外形尺寸：见详细介绍图mm |
| 用途：高精度测试仪器仪表 | 规格：可定做 |
MEMS High Reliability Variable Optical Attenuator MEMS光功率可调衰减器
说明：
Microphotons的测试仪器仪表用MEMS VOA产品，使用MEMS 反射镜耦合光的入射和出射来达到衰减光功率。根据应用可以设计成常开和常闭两种情形：Dark或Bright。遵循Telcordia1221 and 1209可靠性标准，同时也遵循ROHS标准。通过优化整合MEMS芯片、光学和封装设计，产品具有更小外形结构、低的插入损耗、低的波长相关损耗、低的偏振相关损耗、高的重复性和可靠性等特性。特别针对测试仪器仪表应用高精度的需求，提供了独到的设计，以达到高瞬时稳定性和长时稳定性。
应用领域
? 高精度测试仪器仪表
? 掺饵光纤放大器中增益控制(EDFAs)
? WDM系统中的功率均衡
? 接收器保护
? 发射功率控制
适用标准
技术规格
项 | 光学性能 | 规格 | 备注 | ||
1 | 衰减器类型 | Bright or Dark | Bright | Bright：不上电时为最小插损状态 Dark：不上电时为衰减状态 | |
2 | 波长范围 | nm | 1550 | ||
3 | 衰减范围 | Min | dB | 40 | 6.5V衰减大于40dB |
4 | 插损 | ＜ | dB | 0.6 | 不包含连接器 |
5 | 回损 | ＞ | dB | 45 | |
6 | 重复性（20dB） | ＜ | dB | 0.03 | |
7 | 稳定性（20dB/20Minute） | ＜ | dB | 0.05 | |
8 | 瞬时稳定性（30dB/1second） | ＜ | dB | 0.015 | |
9 | 偏振相关损耗（30dB） | ＜ | dB | 0.4 | |
10 | 温度相关损耗（20dB/10-40℃） | ＜ | dB | 0.5 | |
11 | 光功率 | ＜ | mw | 500 | |
电相关规格 | 规格 | ||||
1 | 驱动电压 | ＜ | V | 6.5VDC | 可在整个电压区间内设定 |
2 | 功耗 | ＜ | mw | 10 | |
机械和结构 | 规格 | ||||
1 | 光纤类型 | SMF-28e | |||
2 | 光纤长度 | ＞ | m | 1.5 | |
环境条件
条件 规格 | 最小 | 类型 | 单位 | |
工作温度 | -5 | 75 | ℃ | |
储存温度 | -40 | 85 | ℃ |
机械规格

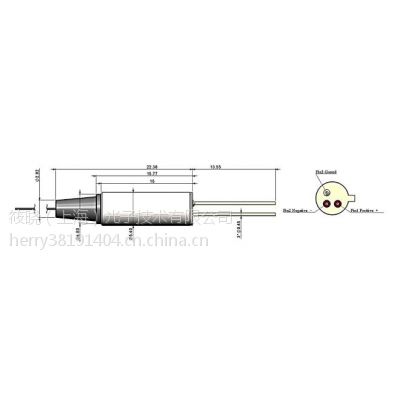

尺寸图
订购信息；
MVOA- | E□ | □ | □ | □ | □ | □ | □ | |
Type | Wavelength | Package | Fiber length | Connector | Fiber type:Corning SMF-28E | |||
Drive Voltage 5v=E1 18V=E2 | 1310=13 1550=15 S+C+L=16 1310&1550=17 Special=0 | Standard=0 Special=1 | 0.25m=1 0.5m=2 0.75m=3 1.0m=4 Special=0 | None=0 FC/PC=1 FC/APC=2 SC/PC=3 ST/APC=4 Special=0
| SMF-28E=1 Special=0 | Bare fiber=1 900um loose fiber=9 Special=0 | ||
产品性能测试参数：
