| 品牌：***光子 | 型号：MP-850 | 尺寸：94*33*35mm |
| 加工定制：是 | 适用范围：850nm | 规格：行规 |

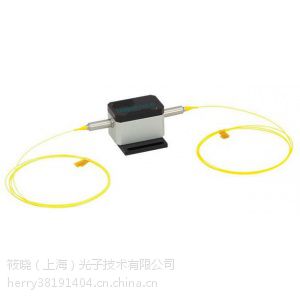

850nm高功率偏振无关光纤隔离器
筱晓（上海）光子技术提供后向反射光或信号会引起光源的强度噪声或损伤激光器，光纤隔离器可以保护光源不受后向反射信号的影响。光纤隔离器又称作法拉第隔离器，是一个磁光器件，选择性透过向前传输的光，而吸收或偏置反向传输的光。Idealphotonics的光纤隔离器覆盖全波段特殊的光纤端面处理技术处理以提高功率。隔离器每侧都有0.8米至1米长的光纤，主体上有一个指示传输方向的箭头。
产品特点：
■ 最小化光学系统中的反射反馈
■ 工作波长范围 nm，840-870
■ 0.8 m至1 m长的尾纤
■ 隔离器可定制(查看定制隔离器标签)
■ 高隔离度，低差损
■ 单模，保偏光纤可以定制
详细参数：
Parameter | Non-PM ***lator | PM Fiber ***lator | |
中心波长 (nm) | 850 | 850 | |
带宽 (nm) | ±10 | ±10 | |
峰值隔离度(dB) | 30~40 | 30~40 | |
隔离度at 23℃(dB) | ≥ 25 | ≥ 25 | |
插入损耗@23℃ (dB) | ≤1.0(typ.0.8) | ≤1.0(typ.0.8) | |
Max PDL(dB) | ≤0.15 | -- | |
消光比at 23℃ (dB) | B=Both axis working | -- | ≥18 |
F=Fast axis blocked | -- | ≥ 20 | |
回波损耗(Input/output) (dB) | ≥50/50 | ||
操作功率 CW (W) | 500mW,1-10W | ||
光纤类型 | HI780 fiber | SM85-PS-U2*** | |
操作温度(℃) | -5~ +50 | ||
存储温度 (℃) | -20 ~ +85 | ||
封装尺寸 (mm) | 94*33*35 | ||
*Above specifications are for device without connector;
*For devices with connectors, IL will be 0.3dB higher and RL will be 5dB lower.
*Optical power will be 1W only for connector added.
产品应用：
■ EDFA
■ 光纤激光器
■ 高功率系统
■ OCT系统保护
■ 光纤传感
■ 光纤通信
工作原理：
尺寸图：
订购信息：
SN | Wavelength | Power | Pigtail Type | Fiber Type | Length | Connector |
MPHPIS | 85=850nm
| 0.3=300mw 0.5=500mW 1=1W 2=2W 3=3W 5=5W A=10W | 1=250um bare fiber 2=900um loose tube 3=3mm loose tube
| 1=PM850 Fiber 3= HI780 fiber | H=0.5m 8= 0.8m 1=1.0m 5=1.5m 2=2m | 0=None 1=FC/UPC 2=FC/APC 3=SC/APC 4=SC/UPC …………… |
